ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ СЕРИИ S50

Серия станков колонкового типа проектировалась с использованием модульного принципа.

Станки сверлильно-фрезерно-расточные моделей S50, S50V и S50VB предназначены для высокопроизводительной обработки деталей сложной формы из различных конструкционных материалов.

Выполняют операции сверления, растачивания, нарезания резьбы, прямолинейного, объемного и контурного фрезерования, в том числе с одновременным управлением по пяти координатам.

- Колонковая система перемещений с неподвижным столом.

- Все корпусные детали изготовлены из высококачественного вибростойкого чугуна.

- Конструкция корпусных деталей рассчитана методом конечных элементов, ребра жесткости

обеспечивают стабильность обработки.

- Роликовые направляющие качения по осям X/Y/Z.

- Возможность оснащения системами активного контроля инструмента и детали.

- Точность позиционирования по осям X/Y/Z ± 0,005 мм.

- Оптические датчики непосредственного измерения по линейным и круговым осям.

- 5 - D интерполяция.

- 5 - D преобразование.

- Система ЧПУ «Sinumerik 828D/840Dsl и комплектные электроприводы фирмы «Siemens»

(Германия).

- СОЖ через инструмент под давлением 20 Бар.

- Отсос паров СОЖ.

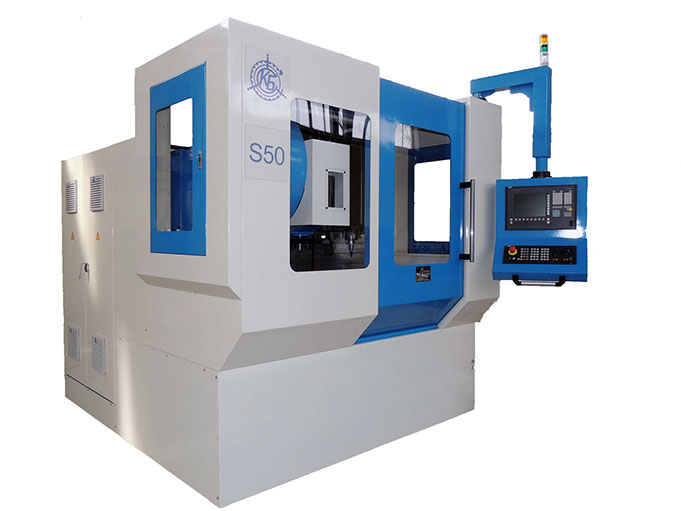

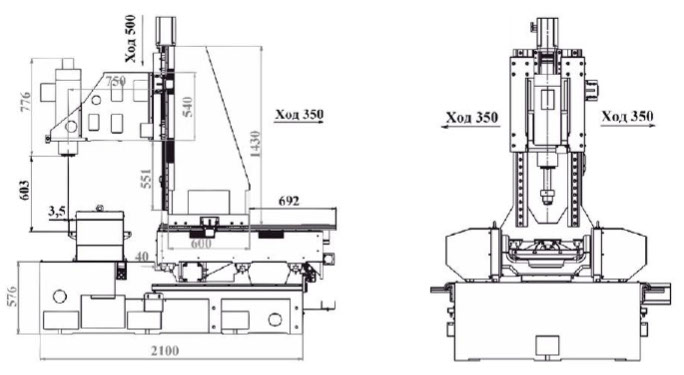

S50

Особенности конструкции
Возможность обработки корпусных деталей с пяти сторон с одной установки (3+2).

Система ЧПУ«Sinumerik 840Dsl».

Возможность обработки деталей сложной формы с применением 5-D интерполяции и 5-ти осевого преобразования.

Жесткозакрепленный на станине станка наклонно-поворотный стол для пятикоординатной обработки.

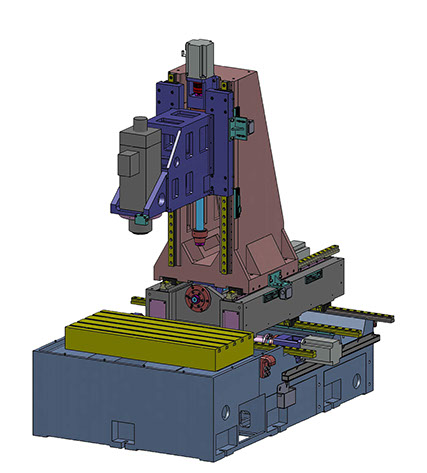

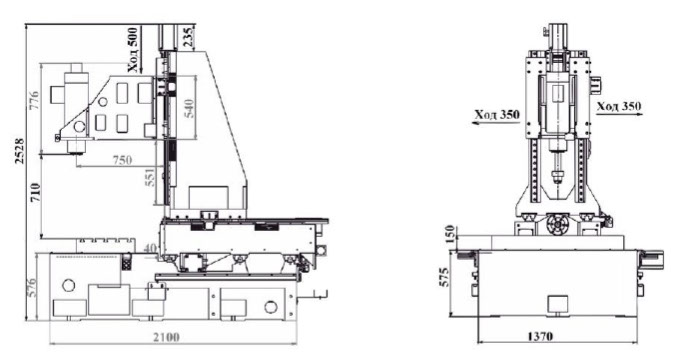

S50V

Особенности конструкции

- Стол с Т-образными пазами 500х1000 мм.

- Высокая жесткость конструкции.

- Твердость рабочей поверхности не менее 55 HRC.

- Возможность установки поворотного стола (4 ось).

- Система ЧПУ «Sinumerik 828D» фирмы «Siemens» (Германия).

- Возможность оснащения устройством смены заготовок.

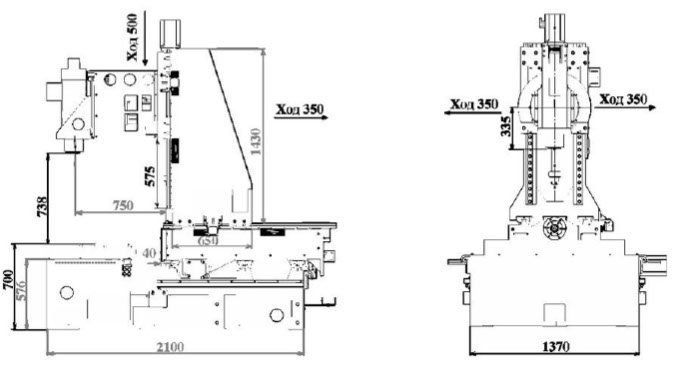

S50VB

Станок модели S50VB предназначен для комплексной обработки деталей из различных конструкционных материалов в пяти координатах. Применяется в аэрокосмической и энергетической отраслях промышленности.

Выполняет операции фрезерования, сверления, растачивания, нарезания резьбы в конструкционных материалах, таких как сталь, титан, никель и алюминиевые сплавы.

Станок спроектирован для обработки лопаток компрессоров авиационных двигателей, энергетических и перекачивающих установок.

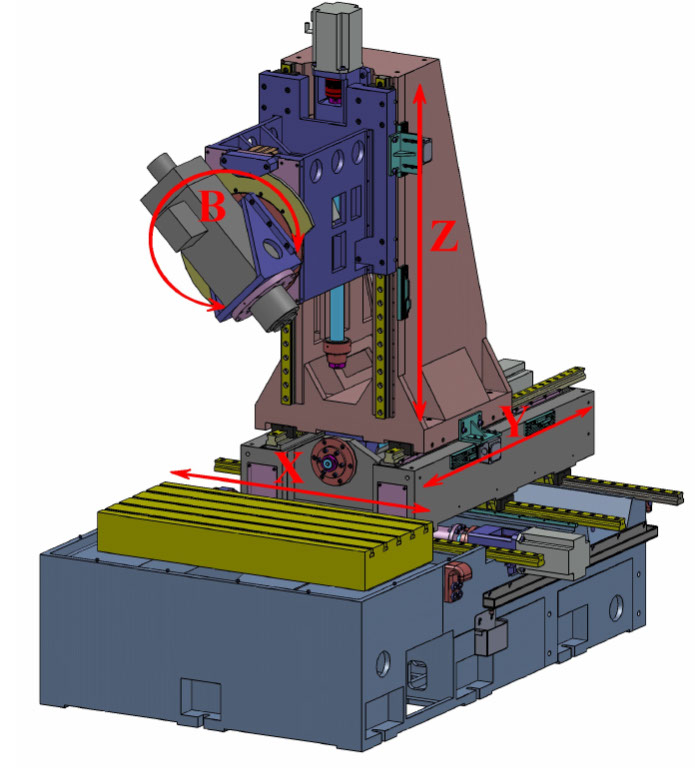

В станке модели S50VB объединены уникальные конструктивные особенности: колонковаясистема перемещения, поворот шпиндельной бабки (ось B), которые в сочетании с поворотными столами с горизонтальной осью вращения (ось A) прекрасно подходят для 5-ти координатной и 5-ти осевой обработки, обеспечивая при этом высокую точность и универсальность.

- Возможность установки дополнительного поворотного стола с отдельным приводом значительно расширяет технологические возможности станка.

- Установка дополнительного приводного стола актуальна при обработке лопаток длиной более 300 мм для обеспечения дополнительной жесткости и стабильности обработки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Исполнение
Стол

Размер рабочей поверхности стола, мм

Перемещение по осям Х, Y, Z, мм

Максимальная масса заготовки, кг

Расстояние от торца шпинделя до рабочей поверхности стола, мм

Шпиндельный узел

Конус шпинделя

Диапазон частот вращения шпинделя, об/мин

Номинальный крутящий момент, Нм

Усилие зажима, Н

Мощность привода главного движения, кВт Скорость быстрых перемещений по координатам Х, Y, Z, м/мин

Подача

Скорость быстрых перемещений по координатам Х, Y, Z, м/мин

Скорость рабочих подач по координатам Х, Y, Z, мм/мин

Инструментальный магазин

Тип

Количество инструментов, шт

Максимальный диаметр инструмента, мм

Максимальная длина инструмента, мм

Максимальный вес инструмента, кг

Время смены инструмента, с

Данные для монтажа

Рабочее давление сжатого воздуха, Мпа

Род тока питающей сети

Напряжение сети, В

Частота, Гц

Номинальная потребляемая мощность, кВт

Масса, кг

Высота, мм

Длина х Ширина, мм

S50

Ø500
700х500х500

500

103-603





0…18000

53,5

9500

18,5





15…30

15000





40

100

250

8

7



0,4…0,8



380-400

50/60

26,8

7500

2600

2500х2800

S50V


500х1000

700х500х500

800

210-603





0…14000

74

9500

14





15…30

15000





40

100

250

8

7



0,4…0,8



380-400

50/60

23

7200

2600

2500х2800

S50VB


500х800

700х500х500

500

238-738





0…8000

70

9500

11





15…30

15000





40

100

250

8

7



0,4…0,8



380-400

50/60

24,9

7300

2600

2500х2800

ISO40 (HSK-A63 - опция)

Манипуляторный

Переменный, трехфазный
